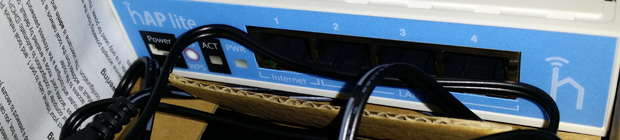

Modelová situace: Chceme MikroTik router nastavit pro místní LAN 192.168.25.0/24 s porty 2 - 4 v bridgi, port 1 poslouží jako WAN (10.0.0.139) a brána bude 10.0.0.138. Nastavíme NAT maškarádu, DHCP server s poolem 100-200 a základní firewall pravidla.
Jako první provedeme úplný reset routeru = System - Reset configuration - No default config - Reset
Interfaces
- okomentujeme si jednotlivá rozhraní kvůli přehlednosti
- nastavíme port 1 jak WAN
- nastavíme porty 2-4 jako bridge
-- Bridge - Add bridge1
-- Bridge - Add ports (2,3,4)
IP – adresses
- přidáme rozsah 192.168.25.1/24 na int bridge
-- Add - Address: 192.168.25.1/24, Network: 192.168.25.0, iface: bridge1
-- PS: Na tika se pak tedy dostaneme přes IP 192.168.25.1
- přidáme na WAN port síť 10.0.0.139/24 // network 10.0.0.0
-- Add - Address: 10.0.0.139/24, Network: 10.0.0.0, iface: ether1
-- PS: Pokud bude na WANu dynamická IP (DHCP client Add), tak WAN adresu nenastavujeme
IP - Routes (routa na bránu)
- nastavíme default routu na bránu
-- Add - Dst. address: 0.0.0.0/0, Gateway: 10.0.0.138
PS: Pokud bysme měli dynamickou IP na WANu (DHCP client Add), tak routu není třeba nastavovat
IP - DNS
- nastavíme DNS servery
-- Add - Servers: 10.0.0.138, 8.8.8.8
-- zaškrtneme Allow remote requests
IP - DHCP
- nastavíme DHCP server
-- DHCP setup - Iface: Bridge
-- DHCP Address Space: 192.168.25.0/24
-- Gateway + DHCP Relay: 192.168.25.254
-- Addresses to Give Out: 192.168.25.100-192.168.25.200
-- DNS servers: 10.0.0.138, 8.8.8.8, Lease Time: 1d 00:00:00
IP - Firewall
- nastavíme NAT maškarádu
-- NAT - Add - srcnat - Src. Address 192.168.25.0/24 -> action masquerade
- provedeme zakázání DNS requestu zvenku, SSH a HTTP
-- Add - Chain: Input, Proto: UDP, Dst.Port: 53, In.Iface: ether1, Action: Drop
-- Add - Chain: Input, Proto: TCP, Dst.Port: 22, In.Iface: ether1, Action: Drop
-- Add - Chain: Input, Proto: TCP, Dst.Port: 80, In.Iface: ether1, Action: Drop
- provedeme povolení ping a winbox zvenku
-- Add - Chain: Input, Proto: icmp, In.Iface: ether1, Action: Accept #ping
-- Add - Chain: Input, Proto: TCP, Dst.Port: 8291, In.Iface: ether1, Action: Accept #winbox
- zakázání všeho ostatního zvenku (poslední pravidlo)
-- Add - Chain: Input, Con. State: negace ! + check na established+related, In.Iface: ether1, Action: Drop
- zakážeme všechny servisní porty, které nepotřebujeme
-- IP service ports - doporučuji ponechat jen ssh+winbox a změnit jejich porty
System
- nastavíme heslo k routeruSystem - Password
Nastavení wifi
Wireless:
- Interfaces - wlan1 - povolit
- Mode ap_bridge
- SSID name
Security profiles - Add:
- Mode dynamic keys
- Authentication types - WPA2 PSK
- nastavit WPA2 Pre-Shared Key (heslo k wifi)
Důležité
Pravidelně kontrolujte aktualizace balíčků a routerboardu!!!
1.) System - Packages - Check for updates
2.) System - Routerboard - Upgrade
3.) Je dobré změnit port na Winbox v IP Service a také nepoužívat účet Admin
Doplnění
System - SNTP client - 192.113.144.201 + 147.228.57.10
System - Identity (nastavte vaše pojmenování routeru)
díky za článek, mám ale dotaz zda nevíte čím může být způsobeno toto chování na MikroTiku:
V PC otevřu dvě okna příkazové řádky a z obou dám ping -t na libovolnou veřejnou přes mikrotik)
vždy střídavě odpovídá ping pouze v jednom okně - po cca 5ti ping se rozběhne druhé a prví zastaví (Request timed out) stále dokola. Stejně i přímo ping na Tik. Ostatní vnitřní adresy v poho. Před instalací Mikrotiku jsem toto nepozoroval. Díky
Co se týká trasování v pingpath, nevidím problém - statistika ale průšvih.
Zkusil jsem tedy i pathping na mikrotik:
------------------------------------------
C:\Users><code>pathping 192.168.1.1</code>
Tracing route to router [192.168.1.1]
over a maximum of 30 hops:
0 KarlosPC.hruska.mojedomena.cz [192.168.1.74]
1 router [192.168.1.1]
Computing statistics for 25 seconds...
Source to Here This Node/Link
Hop RTT Lost/Sent = Pct Lost/Sent = Pct Address
0 KarlosPC.hruska.mojedomena.cz [192.168.1.74]
70/ 100 = 70% |
1 0ms 70/ 100 = 70% 0/ 100 = 0% router [192.168.1.1]
Trace complete.
------------------------------------------
A takto to vypadá, když mi běží v jiném okně další ping:
------------------------------------------
C:\Users><code>pathping 192.168.1.1</code>
Tracing route to router [192.168.1.1]
over a maximum of 30 hops:
0 KarlosPC.hruska.mojedomena.cz [192.168.1.74]
1 router [192.168.1.1]
Computing statistics for 25 seconds...
Source to Here This Node/Link
Hop RTT Lost/Sent = Pct Lost/Sent = Pct Address
0 KarlosPC.hruska.mojedomena.cz [192.168.1.74]
88/ 100 = 88% |
1 0ms 88/ 100 = 88% 0/ 100 = 0% router [192.168.1.1]
Trace complete.
------------------------------------------
U jiných lokálních adres je ztráta nulová.
Díky.
- vadný router
- vypnout všechny firewall pravidla
- nějaká ip kolize
- sledovat podrobně provoz pomocí wiresharku
- znovu nastavit router, případně zkusit default konfiguraci
- nějaká smyčka - fyzická kontrola portů a jejich nastavení
- další....
Potřeboval bych radu, u toho když si nastavím dle návodu tika, a dám si více než jeden rozsah IP pro lokal a více bridgů ztroskotám na IP>firewall>NAT>ADD> SRC.Address
Víc než jeden bridge a jeden rozsah pro lokální sít nedám.
Můžete mi poradit? Díky.
no a co zkusit pro další síť na mikrotiku třeba 10.10.10.0 na port 2 postupovat takto:
IP – Addresses – Add – Address 10.10.10.1/254 / Network 10.10.10.0 / Interface ether2
IP – Firewall – NAT – Add – Chain srcnat – Src. Address 10.10.10.0/24 – Action masquerade
IP – DHCP server – DHCP setup – Interface 2 a zbytek proklikat
IP - Routes - přidat routu
stáhnout winbox, připojit se a v části System - Password nastavit nové heslo.
23:25:37 ...................@wlan1:connected, signal strenght -59
23:27:06 ..................@wlan1:disconnected, received deauth: unspecified(1)
a to se někdy stává opakovaně.
Diky fest
Kdybys řešil blokaci přístupů mezi eth2 a eth3, tak to bys přidal jen v mikrotiku pravidlo:
Chain: forward
In. Interface: eth2
Out. Interface: eth3
Action: drop
a to samé obráceně
Chain: forward
In. Interface: eth3
Out. Interface: eth2
Action: drop
Na ten router nad mikrotikem přístup nemáš?
Mam LAN 10.0.0.x pripojenou do Internetu. V této LAN mam Mikrotik pripojeny Eth1.
Z MK na Eth2 mi leze LAN2 (192.168.10.x) a z Eth3 LAN3 (192.168.20.x). LAN2 a LAN3 na sebe nevidi, to je OK. Ale z LAN2 i z LAN3 když zadam \\10.0.0.5, tak mi nabidne sdilene prostredny na PC s touto IP. LAN je pro LAN2 a LAN3 jen "Internetem". Nechci ji mit viditelnou pro tyto "podsite".
mám pro Tebe ověřené řešení, teď jsem to zkoušel:
/ip firewall address-list
add address=10.0.0.0/24 list=blokovat
/ip firewall filter
add action=drop chain=forward dst-address-list=blokovat
Pokud by Ti to náhodou zařízlo celou cestu "až do internetu" přes ten blokovaný rozsah (u mě se to nestalo), tak si udělej ještě další address-list "povoleno", tam přidej IP routeru nad tím třeba 10.0.0.1 atd a ve firewallu přidej před tu blokaci (drop) ještě accept pravidlo:
/ip firewall filter
add action=accept chain=forward dst-address-list=povoleno
Ne po IP, ale přes MAC.
I když dám na první řádek FW
add action=drop chain=input in-interface=ether1
tak se to tam dobouchá ....
